此技術說明所列出的產品使用范圍和條件可能因當?shù)貒?yán)格的法規而受限。因產品在不斷發展及更新，我們保留對此技術說明的更新權及版權，恕不另行通知。

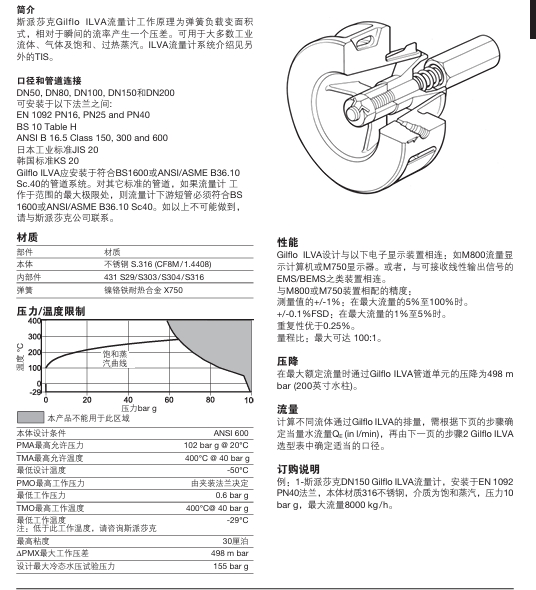

簡介

斯派莎克Gilflo ILVA流量計工作原理為彈簧負載變面積式，相對于瞬間的流率產生一個壓差。可用于大多數工業流體、氣體及飽和、過熱蒸汽。ILVA流量計系統介紹見另外的TIS。

口徑和管道連接

DN50, DN80, DN100, DN150和DN200

可安裝于以下法蘭之間:

 EN 1092 PN16, PN25 and PN40

 BS 10 Table H

 ANSI B 16.5 Class 150, 300 and 600

日本工業標準JIS 20

韓國標準KS 20

 Gilflo ILVA應安裝于符合BS1600或ANSI/ASME B36.10 Sc.40的管道系統。對其它標準的管道，如果流量計 工作于范圍的最大極限處，則流量計下游短管必須符合BS 1600或ANSI/ASME B36.10 Sc40。如以上不可能做到，請與斯派莎克公司聯系。

性能

Gilflo ILVA設計與以下電子顯示裝置相連：如M800流量顯示計算機或M750顯示器?；蛘?，與可接收線性輸出信號的

EMS/BEMS之類裝置相連。

與M800或M750裝置相配的精度：

測量值的+/-1%：在最大流量的5%至100%時。+/-0.1%FSD：在最大流量的1%至5%時。重復性優于0.25%。

量程比：最大可達 100:1。

壓降

在最大額定流量時通過Gilflo ILVA管道單元的壓降為498 m bar (200英寸水柱)。

流量

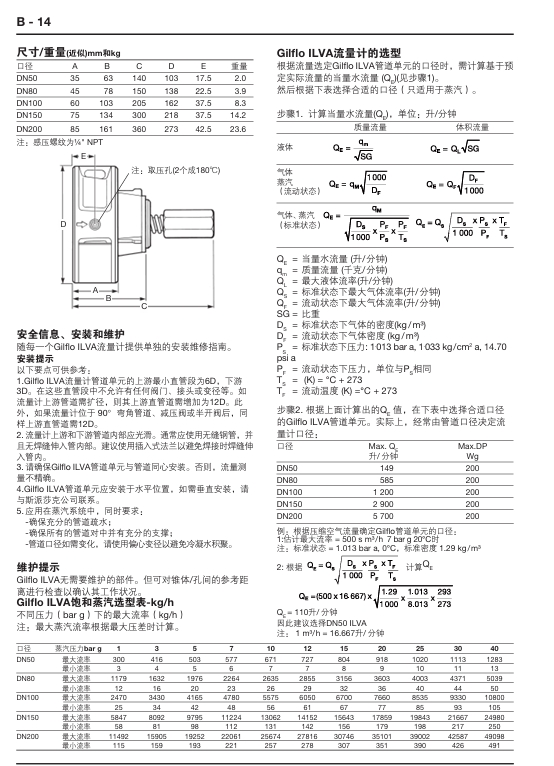

計算不同流體通過Gilflo ILVA的排量，需根據下頁的步驟確定當量水流量QE (in l/min)，再由下一頁的步驟2 Gilflo ILVA選型表中確定適當?shù)目趶健?/span>

訂購說明

例：1-斯派莎克DN150 Gilflo ILVA流量計，安裝于EN 1092

PN40法蘭，本體材質316不銹鋼，介質為飽和蒸汽，壓力10

bar g，最大流量8000 kg/h
